具有低成本、高性能的鉑基電極催化劑的設(shè)計(jì)和構(gòu)建是直接甲醇燃料電池（DMFCs）領(lǐng)域發(fā)展的關(guān)鍵。在這里，我們報(bào)告了一種有效的自下而上的方法，該方法可通過(guò)采用石墨烯（RGO）和MXene（Ti
3C
2T
x）納米片作為共建模塊來(lái)大規(guī)模生產(chǎn)超細(xì)Pt NP裝飾的3D混合體系結(jié)構(gòu)。得益于其獨(dú)特的結(jié)構(gòu)優(yōu)勢(shì)，例如高度互連的多孔碳網(wǎng)絡(luò)、較大的比表面積、均一的金屬Pt分散體和良好的電子傳導(dǎo)性，所得的3D Pt/RGO-Ti
3C
2T
x結(jié)構(gòu)表現(xiàn)出令人驚訝的高催化活性，以及可靠的長(zhǎng)期穩(wěn)定性，并且由于它們被用作陽(yáng)極DMFCs催化劑具有很強(qiáng)的毒性耐受性，比由炭黑、碳納米管、RGO和Ti
3C
2T
x材料支撐的常規(guī)Pt催化劑更具競(jìng)爭(zhēng)力。密度泛函理論計(jì)算進(jìn)一步揭示了RGO-Ti
3C
2T
x載體的最佳能帶結(jié)構(gòu)，以及與Pt NPs的強(qiáng)電子相互作用，這對(duì)于甲醇氧化反應(yīng)的出色電催化性能至關(guān)重要。

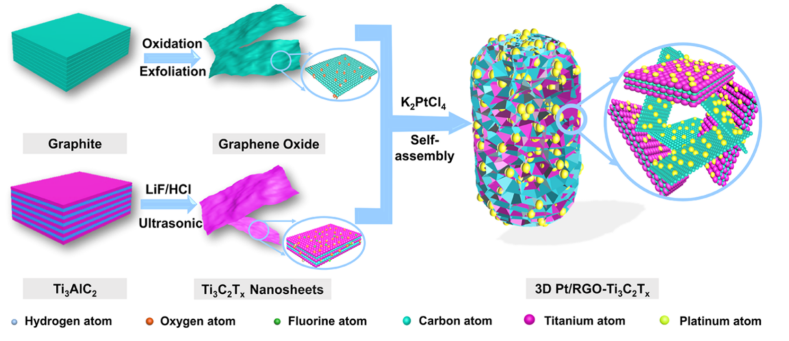

Figure 1. 制備3D Pt/RGO-Ti
3C
2T
x體系結(jié)構(gòu)的圖解
Figure 2. Pt/RGO-Ti
3C
2T
x體系結(jié)構(gòu)的微觀結(jié)構(gòu)和形態(tài)：（A,B）FE-SEM和（C）TEM圖像；（D）明場(chǎng)STEM和（E）HAADF-STEM圖像；（F,G）HAADF-STEM圖像；（H）

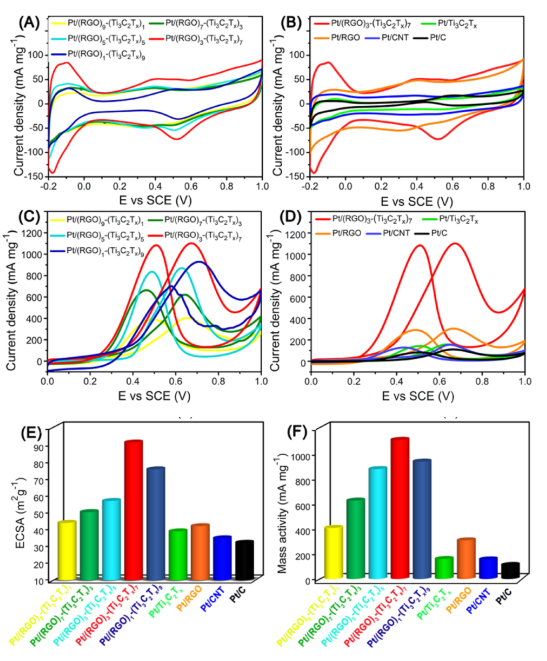

Figure 3. Pt/RGO-Ti
3C
2T
x結(jié)構(gòu)對(duì)甲醇電氧化的電催化活性：在0.5 M H
2SO
4溶液中，50 mV/s下，（A）Pt/RGO-Ti
3C
2T
x體系結(jié)構(gòu)和（B）Pt/(RGO)
3-(Ti
3C
2T
x)
7、Pt/Ti
3C
2T
x、Pt/CNT和Pt/C的CV曲線；（C）Pt/RGO-Ti
3C
2T
x架構(gòu)和（D）0.5 M H
2SO
4和0.5 M甲醇溶液中，Pt/(RGO)
3-(Ti
3C
2T
x)
7、Pt/Ti
3C
2T
x、Pt/CNT和Pt/C的CV曲線；（E）不同催化劑的ECSA特定值和（F）質(zhì)量活性

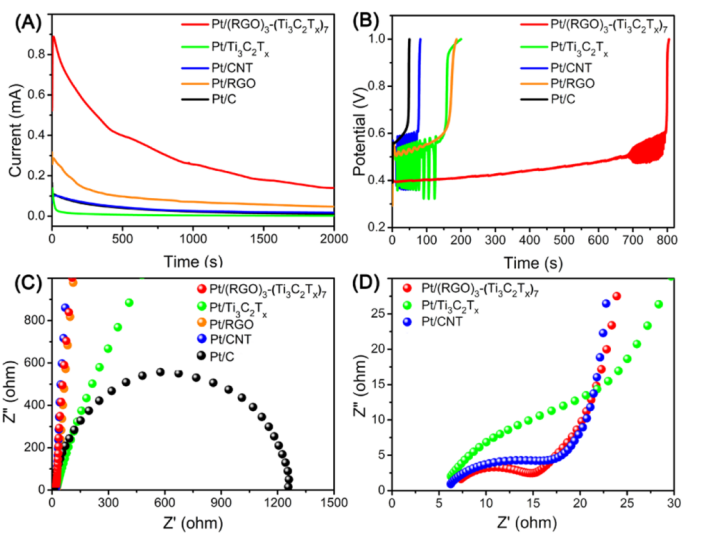

Figure 4. Pt/RGO-Ti
3C
2T
x體系結(jié)構(gòu)對(duì)甲醇電氧化的長(zhǎng)期電催化穩(wěn)定性、毒物耐受性和電子傳導(dǎo)性：（A）在0.5 V下測(cè)得的計(jì)時(shí)電流響應(yīng)；（B）Pt/(RGO)
3-(Ti
3C
2T
x)
7、Pt/Ti
3C
2T
x、Pt/CNT和Pt/C電極在0.5 M H
2SO
4和0.5 M甲醇溶液中的及時(shí)響應(yīng)曲線；（C,D）奈奎斯特圖
相關(guān)研究成果于2019年由河海大學(xué)Huajie Huang課題組，發(fā)表在Chem. Mater.（DOI: 10.1021/acs.chemmater.9b02115）上。原文：Decorated 3D Hybrid Architectures Built from Reduced Graphene Oxide and MXene Nanosheets for Methanol Oxidation。
