石墨烯可能是近年來全球研究最多的材料。它已成為2D材料的經(jīng)典示例，這不僅是由于歷史原因，而且重要的是，由于2D到3D的明顯跨度，包括從Bernal堆疊（AB）雙層到在石墨中最終形成的2D到3D。因此，可靠的層間相互作用在存在缺陷或紊亂的情況下往往差別很大。特別令人感興趣的是角度紊亂，導(dǎo)致各層以與常規(guī)AB填料不同的方式堆疊。涉及高度結(jié)晶的2D層之間的角扭曲的新型石墨烯系統(tǒng)通常稱為扭曲石墨烯。其中，扭曲的雙層石墨烯tBLG已成為原型。作為新的自由度，這種扭曲在tBLG中引起了幾種角度相關(guān)的特性，從可見光吸收到超導(dǎo)性，這對石墨烯本身是聞所未聞的。本文概述了扭曲石墨烯的最新進(jìn)展，涵蓋了與其合成、扭曲相關(guān)的特性和潛在應(yīng)用有關(guān)的方面。

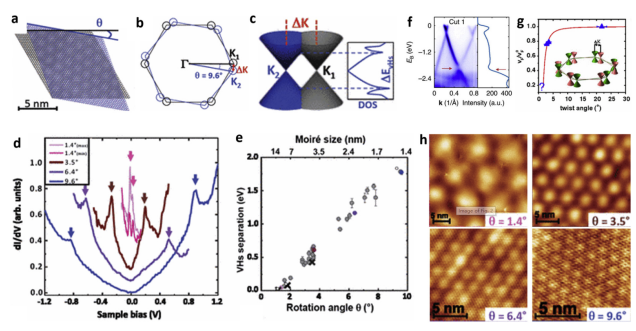

Figure 1. tBLG的結(jié)構(gòu)和獨(dú)特特性。
Figure 2. tBLG的拉曼光譜分析

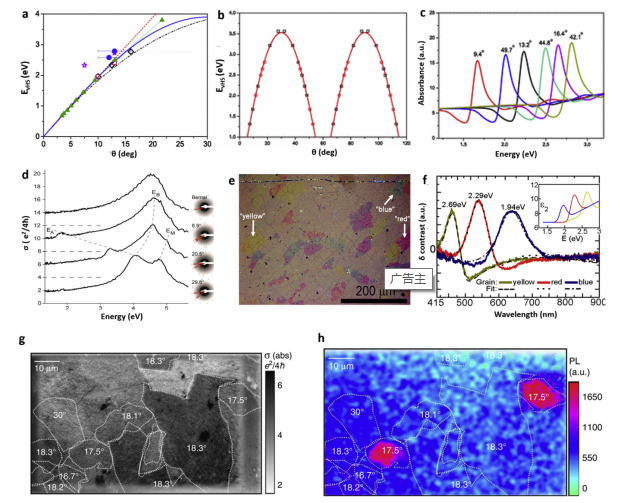

Figure 3. tBLG的θ依賴光學(xué)特性

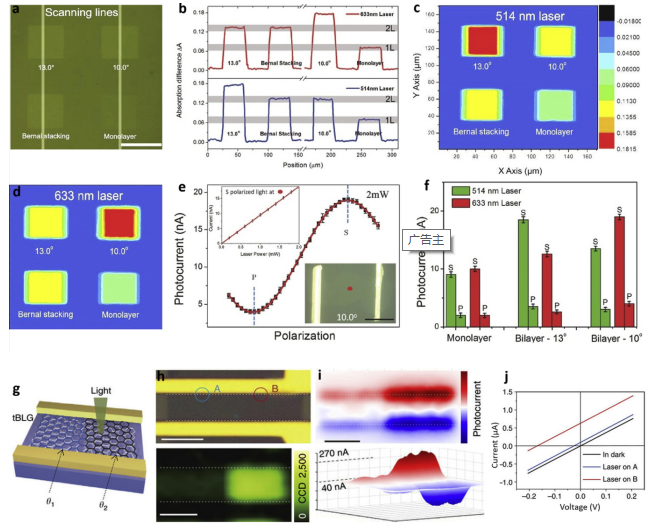

Figure 4. tBLG中θ依賴性增強(qiáng)的吸收和光電流產(chǎn)生

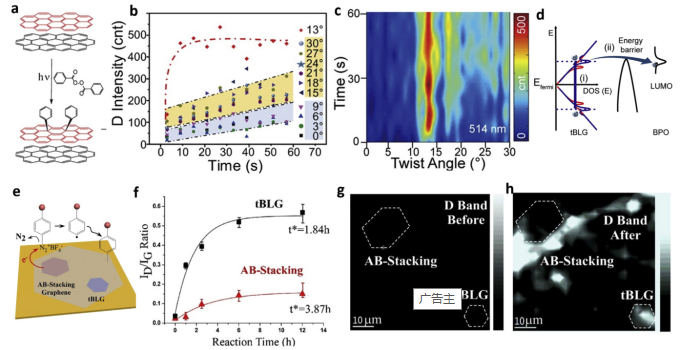

Figure 5. tBLG的θ依賴性化學(xué)反應(yīng)

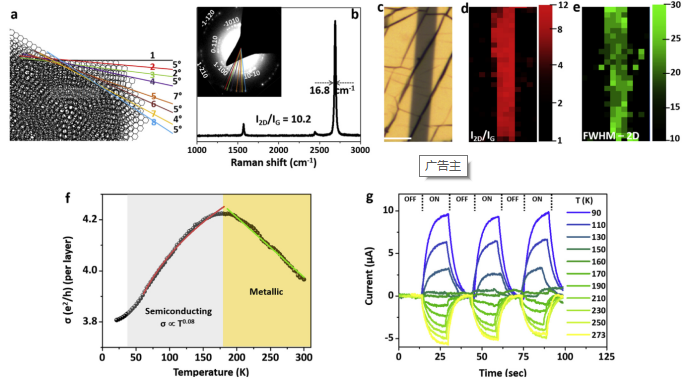

Figure 6. tMLG中的層間電子去耦
相關(guān)研究成果于2020年由印度納米與軟物質(zhì)科學(xué)中心Giridhar U. Kulkarni課題組，發(fā)表在Carbon （2020, 156, 470-487）上。原文：A new twist in graphene research: Twisted graphene。
摘自《石墨烯雜志》公眾號(hào)：
.jpg)
