化學(xué)氨硼烷儲氫作為一種有效利用氫能的方法，已經(jīng)引起廣泛的關(guān)注。高效的催化劑是限制氨硼烷制氫的主要因素。這里，石墨烯支撐的Co，CoOx（命名為Co-CoOx@GO-II）顯示出增強(qiáng)的氨硼烷制氫活性，在298 K溫度下制氫率可達(dá)5813 mL?min-1?gCo-1，相應(yīng)的TOF為15.33 min-1。經(jīng)五次穩(wěn)定性測試后，Co-CoOx@GO-II仍保持原始催化性能的65％。原子排列中的缺陷，金屬與金屬之間的協(xié)同作用保障其良好的催化活性，石墨烯的大比表面積確保良好的分散和固定。

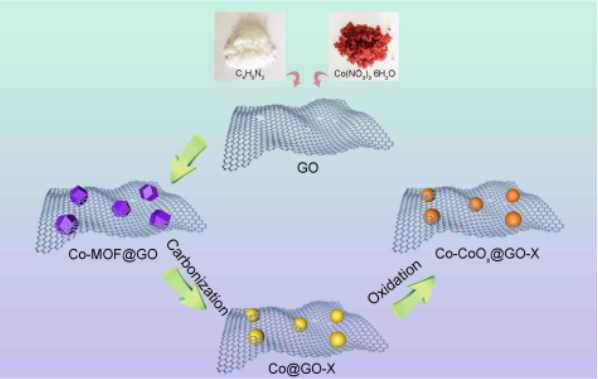

Figure1. Co-CoOx@GO-II催化劑合成示意圖。

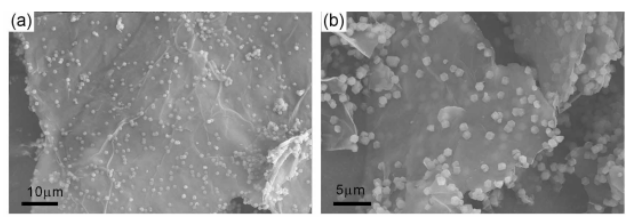

Figure 2. ZIF-67@GO的SEM圖。

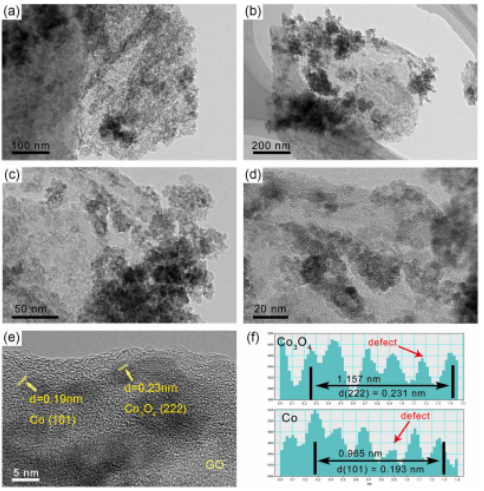

Figure 3.（a-d）Co-CoOx@GO-II的TEM圖像。（e）Co-CoOx@GO-II的HRTEM圖像。（f）SAED圖和原子強(qiáng)度分布。
Figure 4.（a）Co-CoOx@GO-II的TG曲線。（b）CoMOFs-GO的XRD圖，（c）Co@GO-I，Co@GO-II 和Co @ GO-III樣品的XRD圖，（d-f）各種Co@GO樣品在不同溫度氧化下的XRD圖。

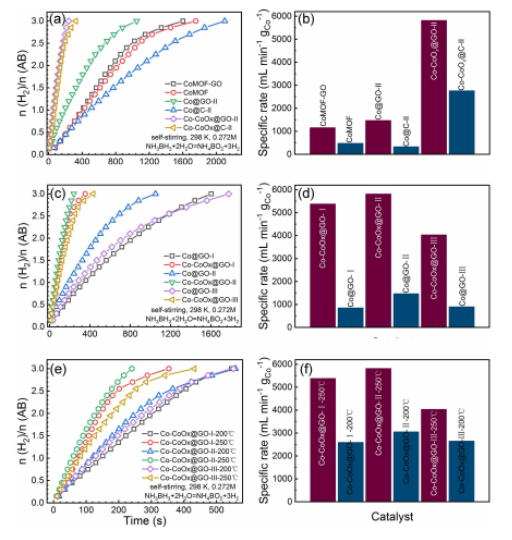

Figure 5.（a）不同催化劑在有或沒有GO情況下制氫催化反應(yīng)，（b）對應(yīng)的速率圖，（c-d）不同煅燒溫度下所制得催化劑的制氫催化反應(yīng)，以及對應(yīng)的速率圖。（e-f）不同氧化溫度下所制得催化劑的制氫催化反應(yīng)，以及相應(yīng)的速率圖。
該研究工作由河南理工大學(xué)YanpingFan聯(lián)合Baojun Li課題組于2020年發(fā)表在Chemistry - An Asian Journal期刊上。原文：Defect-Rich Co-CoOx-Graphene Nanocatalysts for Efficient Hydrogen Production from Ammonia Borane。
摘自《石墨烯雜志》公眾號：
.jpg)
