我們報(bào)告了一種簡(jiǎn)便有效的方法，通過(guò)激光輻照對(duì)單層石墨烯進(jìn)行共價(jià)2D圖案化。我們利用過(guò)氧化二苯甲酰過(guò)氧化物（DBPO）的光解，并優(yōu)化了隨后在非活化石墨烯中的自由基加成反應(yīng)，直至可以通過(guò)空間分辨的激光寫入引發(fā)石墨烯的受控共價(jià)2D圖案化的水平
通過(guò)掃描拉曼顯微鏡（SRM）監(jiān)測(cè)，石墨烯的共價(jià)2D官能化是完全可逆的。這個(gè)新概念可以對(duì)存儲(chǔ)在石墨烯表面的共價(jià)化學(xué)信息進(jìn)行寫/讀/擦除控制。

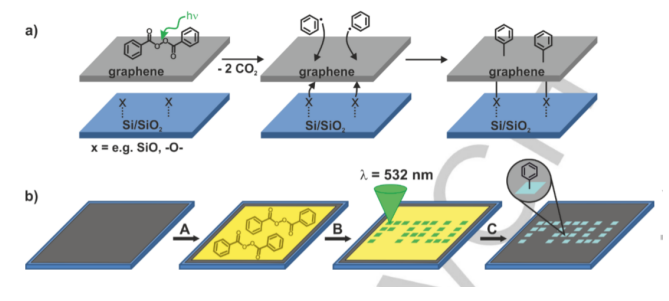

Scheme 1. (a)激光誘導(dǎo)石墨烯與DBPO功能化的機(jī)制。(b)通過(guò)空間控制的DBPO解理石墨烯在Si/SiO
2上的激光成像。

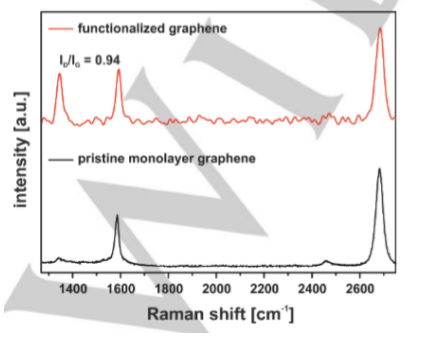

Figure 1. 原始單層石墨烯在Si/SiO
2上的拉曼光譜(黑色)和DBPO薄膜照明60秒后的拉曼光譜(紅色)。

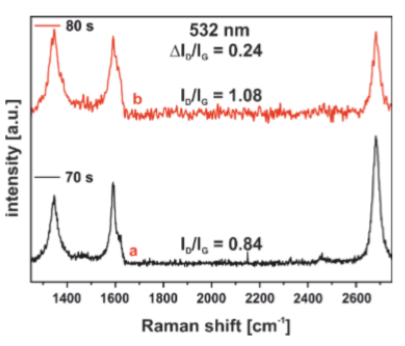

Figure 2.激光照射70秒后DBPO涂層石墨烯的拉曼測(cè)量(黑色)，激光照射10秒后同一點(diǎn)的拉曼測(cè)量(紅色)。

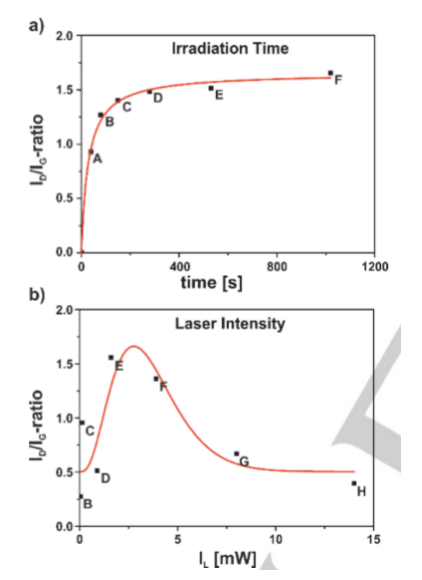

Figure 3. a)時(shí)間照射研究從30秒到16分鐘不等的ID/IG比值的演變； b)激光功率為0.017 mW到14 mW的激光強(qiáng)度。

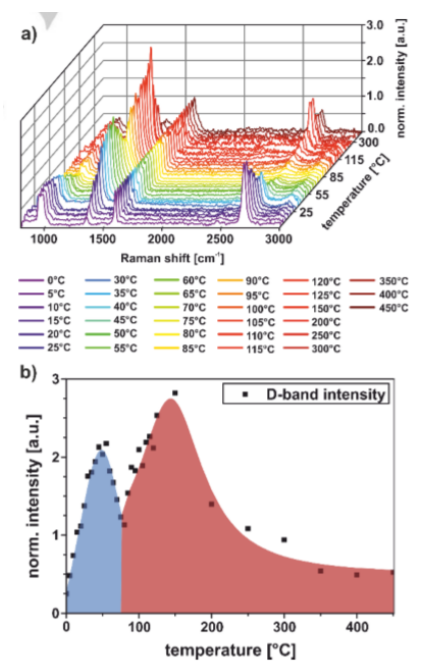

Figure 4. a)涂有DBPO的單層石墨烯隨溫度變化的拉曼測(cè)量。b)功能化(藍(lán)色區(qū)域)和去功能化(紅色區(qū)域)時(shí)d波段強(qiáng)度變化曲線圖。

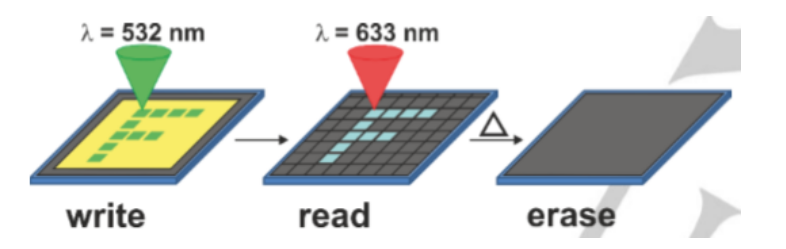

Scheme 2. 寫/讀/擦除概念的圖形化顯示。

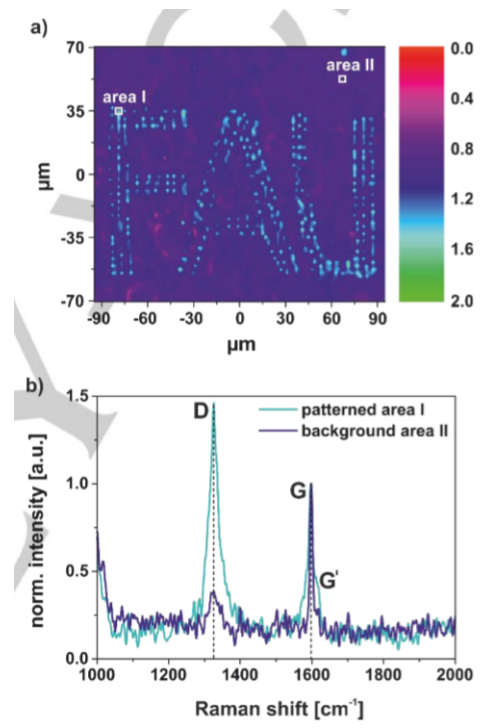

Figure 5. a)用強(qiáng)度為1.6 mW(集成時(shí)間為8 s)的633 nm激光在186×144 um區(qū)域獲得6912個(gè)測(cè)點(diǎn)的拉曼圖。b)通過(guò)拉曼圖獲得，在G波段上歸一化的圖案化區(qū)域I和背景區(qū)域II的拉曼點(diǎn)光譜。
相關(guān)研究成果于2020年由埃爾朗根-紐倫堡大學(xué)A. Hirsch課題組，發(fā)表在Angew. Chem. Int. Ed. ( https://doi.org/10.1002/anie.202006874)上。原文：Covalent 2D-Engineering of Graphene by Spatially Resolved Laser Writing/Reading/Erasing。
摘自《石墨烯雜志》公眾號(hào)：
.jpg)
