通過化學氣相沉積生長的超凈石墨烯轉移對于薄膜電子和光電設備（例如光電探測器）的應用至關重要。在此研究中，我們演示了一種甲基丙烯酸甲酯(MMA)激活超凈石墨烯轉移的方法。采用基于密度泛函理論的第一性原理計算，以研究MMA與石墨烯之間的相互作用。計算結果表明，MMA分子在石墨烯上的吸附能極低(Ead. = 0.84 eV)。此外，MMA與石墨烯之間的弱原子雜化使超凈石墨烯轉移成為可能。轉移石墨烯的粗糙度較低，均方根為0.96 nm。超凈石墨烯用于制造快速響應的石墨烯/ GaN紫外光電探測器，其上升時間和衰減時間分別為0.5和1.12 ms。MMA轉移石墨烯為開發(fā)大面積快速響應紫外光探測器開辟了一條可行途徑。
%60_N%7DC%25%24%407K_M3%24%40A.png)

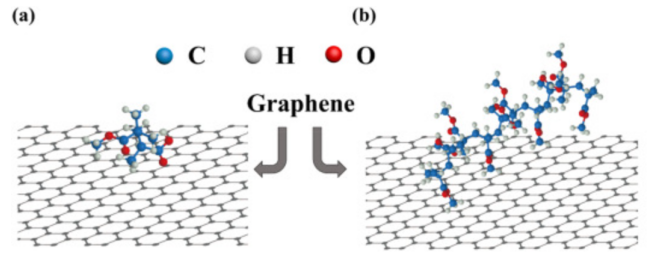

Fig. 1. MMA和PMMA分子對石墨烯的吸附性能。

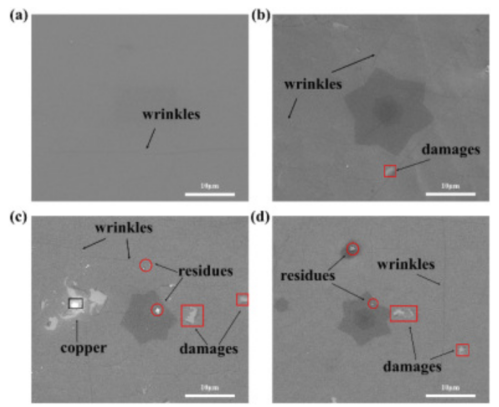

Fig. 2. (a) MTG, (b) MTG- HNO
3, (c) PTG, (d) PTG-HNO
3的SEM圖。

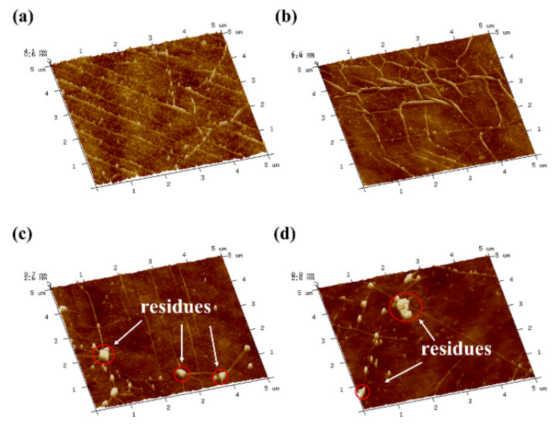

Fig. 3. (a) MTG, (b) MTG- HNO
3, (c) PTG和 (d) PTG-HNO
3的三維AFM圖。

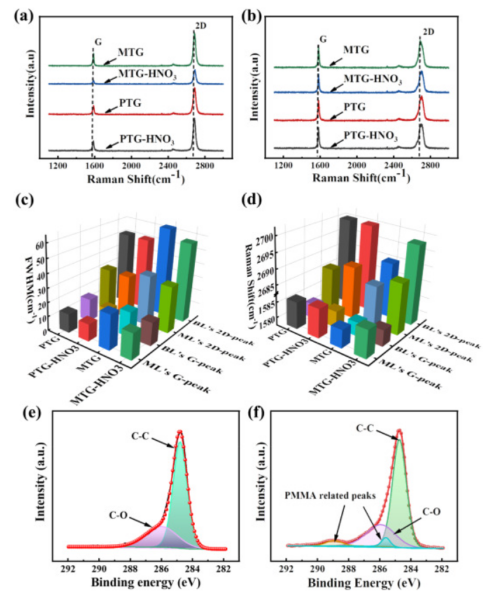

Fig. 4. 不同方法轉移石墨烯的化學組成表征結果。

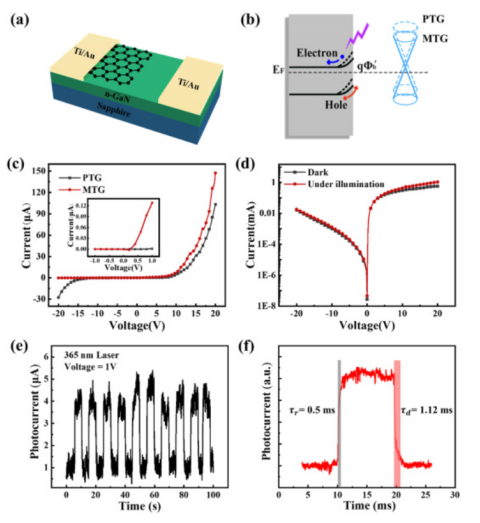

Fig. 5.不同支撐層轉移石墨烯的電學和光學特性。
相關研究成果于2020年由西安電子科技大學郝躍課題組，發(fā)表在Carbon(https://doi.org/10.1016/j.carbon.2020.07.029)上。原文：MMA-enabled ultraclean graphene transfer for fast-response graphene/GaN ultraviolet photodetectors。
轉自《石墨烯雜志》公眾號：
.jpg)
