尖晶石Li
4Ti
5O
12在保持優(yōu)異的功率性能的同時(shí)，獲得高的振實(shí)密度仍然是一個(gè)相當(dāng)大的挑戰(zhàn)。本文利用毛細(xì)管收縮效應(yīng)合成了致密的介孔取向多孔石墨烯骨架（HGF）納米Li
4Ti
5O
12粒子（Li
4Ti
5O
12/HGF）。在毛細(xì)管干燥過程中，納米Li
4Ti
5O
12粒子阻止了石墨烯片的絕對(duì)聚集，保留了介孔取向的孔隙率，有利于Li
+的快速擴(kuò)散。通過對(duì)多孔結(jié)構(gòu)的精確調(diào)整，Li
4Ti
5O
12/HGF復(fù)合材料成功地實(shí)現(xiàn)了振實(shí)密度與孔隙率的平衡。此外，多孔石墨烯片的面內(nèi)納米孔為L(zhǎng)i
+擴(kuò)散提供了通道，明顯削弱了復(fù)合材料的Li
+擴(kuò)散阻力。合成的Li
4Ti
5O
12/HGF復(fù)合材料具有1.1 g cm
-3的高振實(shí)密度和152 m
2 g
-1的中等介孔孔隙率，在0.035、1.75、7和14 A g
-1下的體積比容量分別為161、142、120、103 mAh cm
-3。當(dāng)電流密度達(dá)到17.5 A g
-1時(shí)，制備的Li
4Ti
5O
12/HGF復(fù)合材料仍具有98 mAh cm
-3的容量，表現(xiàn)出優(yōu)異的超高倍率性能。在7 A g
-1下循環(huán)1000次后，致密的Li
4Ti
5O
12/HGF復(fù)合材料的容量保持在84%，具有很高的循環(huán)穩(wěn)定性。

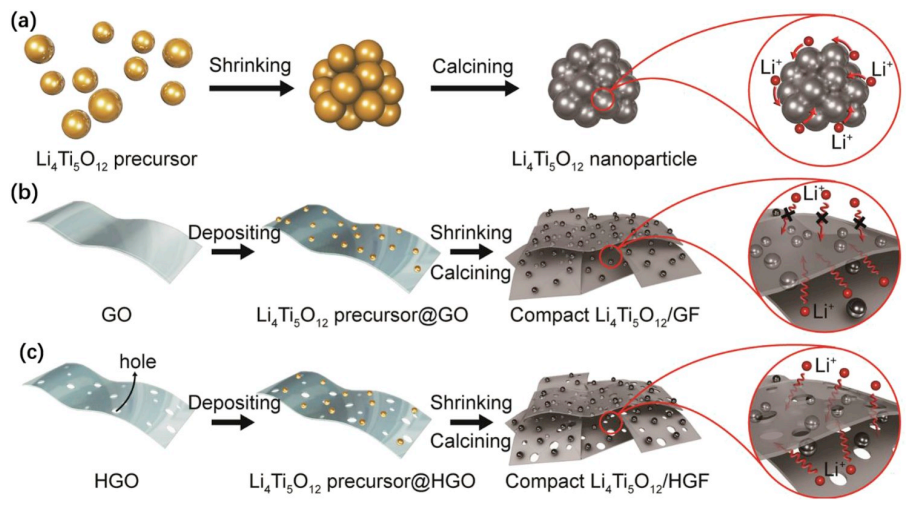

Figure 1. 致密物料毛細(xì)管蒸發(fā)干燥過程示意圖。
Figure 2. （a）HGO的TEM圖像。（b）HGF的TEM圖像。（c）空白LTO和LTO/HGF-1的XRD圖譜。（d）空白LTO和LTO/HGF-1的拉曼光譜結(jié)果。
Figure 3. （a–f）空白LTO和LTO/HGF系列復(fù)合材料的SEM圖像。

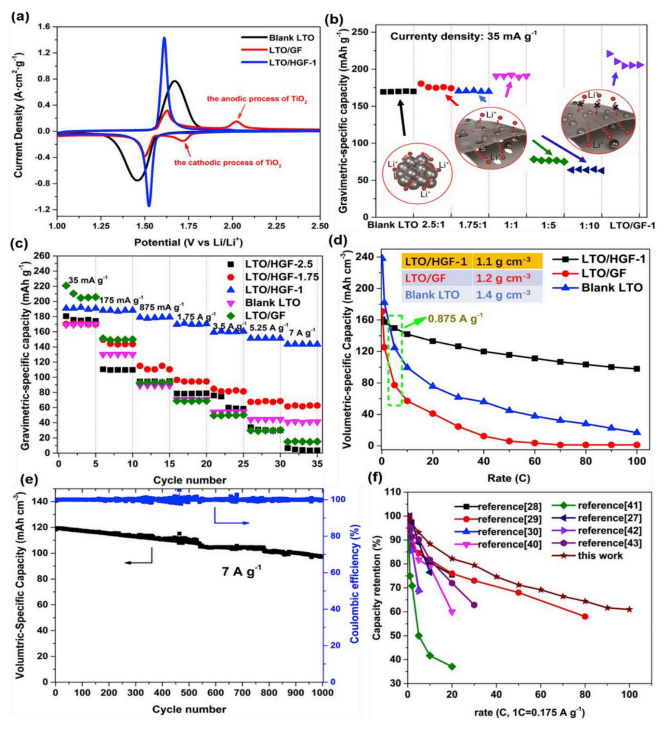

Figure 4. （a）空白LTO、LTO/GF和LTO/HGF-1的CV結(jié)果。（b）空白LTO、Li
4Ti
5O
12/HGF系列復(fù)合材料和LTO/GF的比容量。（c）空白LTO、典型Li
4Ti
5O
12/HGF復(fù)合材料和LTO/GF的倍率性能。（d）LTO/HGF-1、LTO/GF和空白LTO的比容量變化趨勢(shì)。（e）LTO/HGF-1的長(zhǎng)循環(huán)性能。（f）本文工作與近期相關(guān)文獻(xiàn)的比較

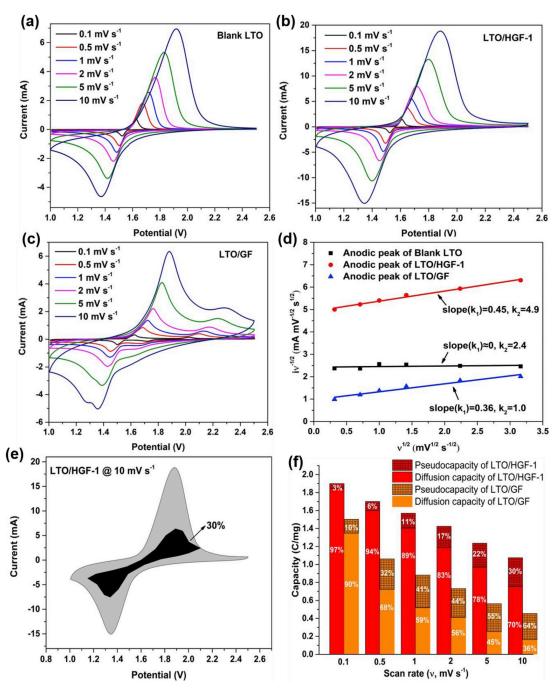

Figure 5. 空白LTO（a）、LTO/HGF-1（b）和LTO/GF（c）在不同掃描速率下的CV。（d）三個(gè)樣品的陽極峰iν
-1/2到ν
1/2的直線圖。（e）LTO/HGF-1的贗電容貢獻(xiàn)。（f）LTO/HGF-1和LTO/GF在不同掃描速率下的贗電容和擴(kuò)散容量的比值。
相關(guān)研究成果于2020年由北京化學(xué)防御研究所 Gaoping Cao課題組，發(fā)表在Journal of Power Sources（2020, 447, 227372）上。原文：Nano-Li
4Ti
5O
12 particles in-situ deposited on compact holey-graphene framework for high volumetric power capability of lithium ion battery anode。
轉(zhuǎn)自《石墨烯雜志》公眾號(hào)
.jpg)
