鋅離子電池(ZIB)可以在水系統中運行，是安全性高、環境友好的下一代儲能系統。然而，尋找具有理想納米結構和組成的水溶液ZIB電極材料的研究仍在進行中。本文報道了由三氧化二釩(V
2O
3)固定在纏結碳納米管(p-V
2O
3-CNT)上的多孔微球的合成及其作為ZIBs陰極的應用。綜合分析表明，初始電荷過程后，V
2O
3相消失，Zn
3+x(OH)
2+3xV
2-xO
7-3x 2H
2O和鋅釩酸鹽(Zn
yVO
z)相從第二循環開始發生鋅離子插層/脫插過程。對比p-V
2O
3-CNT、V
2O
3- CNT(無大孔)和多孔V
2O
3(無CNTs)微球的電化學性能，以確定納米結構和導電碳基對鋅離子存儲性能的影響。p-V
2O
3-CNT在10A g
-1循環5000次后，具有237 mA h g
-1的高可逆容量。此外，在50A g
-1的極高電流密度下，可獲得211 mA h g
-1的可逆容量。V
2O
3納米結構中的大孔洞有效緩解了循環過程中的體積變化，高導電性的纏結碳納米管有助于實現快速的電化學動力學。
圖1 a) p-V
2O
3-CNT, b) V
2O
3-CNT, c) p-V
2O
3微球形成機理示意圖。
圖2 p-V
2O
3-CNT微球的形態、SAED模式和元素點映射圖:a,b, SEM, c, TEM, d, HR-TEM, e, SAED模式，f)元素點映射圖。

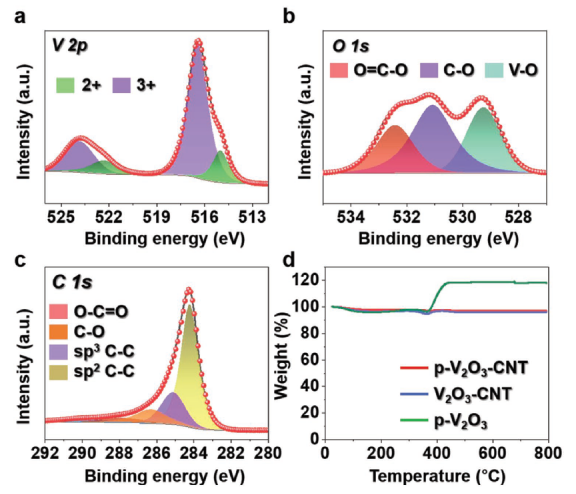

圖3 p-V
2O
3-CNT微球的XPS譜:a) v2p, b) O 1s, c) c 1s, d) p-V
2O
3-CNT, V
2O
3-CNT和p-V
2O
3微球的TGA曲線。

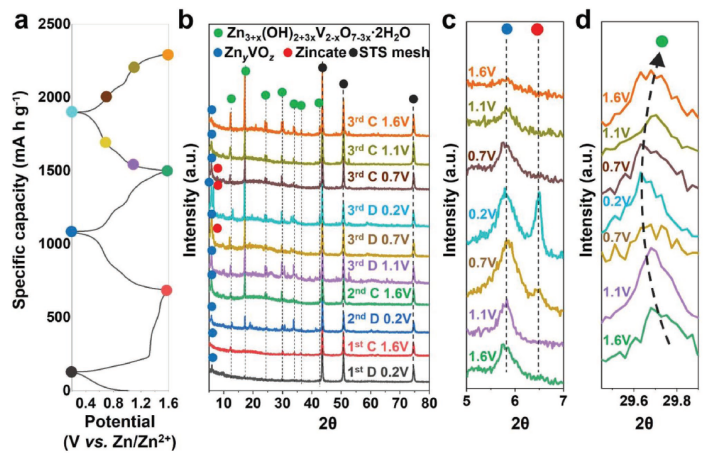

圖4. p-V
2O
3-CNT微球的XRD分析: a)恒電流充放電曲線顯示預先選定的電勢，并獲得XRD譜圖,b) 從第1到第3個循環，在不同電位下獲得的非原位XRD譜圖. 在c) 5-7和d) 29.45-29.9的2θ范圍內，對第3個循環的XRD譜圖進行了放大。
圖5 p-V
2O
3-CNT微球放電態和帶電態的非原位TEM分析:(a,e) TEM圖，(b,f) HR-TEM圖，(c,g) SAED圖，(d,h)元素點映射圖。

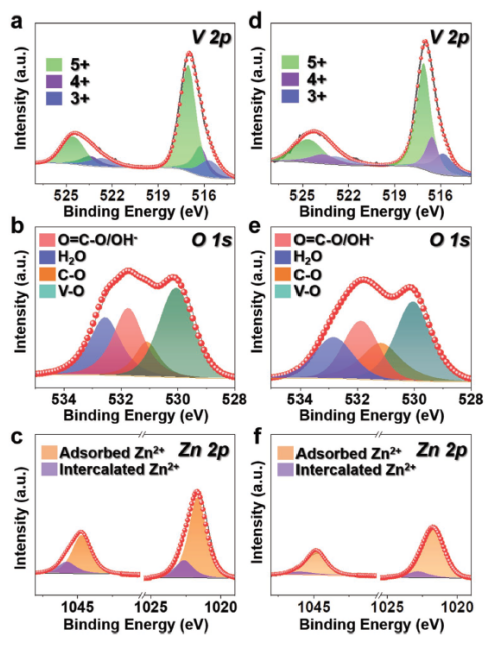

圖6 非原位XPS分析p-V
2O
3-CNT微球的a-c放電和(d-f)荷電狀態(第三循環): (a,d) V 2p， (b,e) O 1s和(c,f) Zn 2p XPS譜。

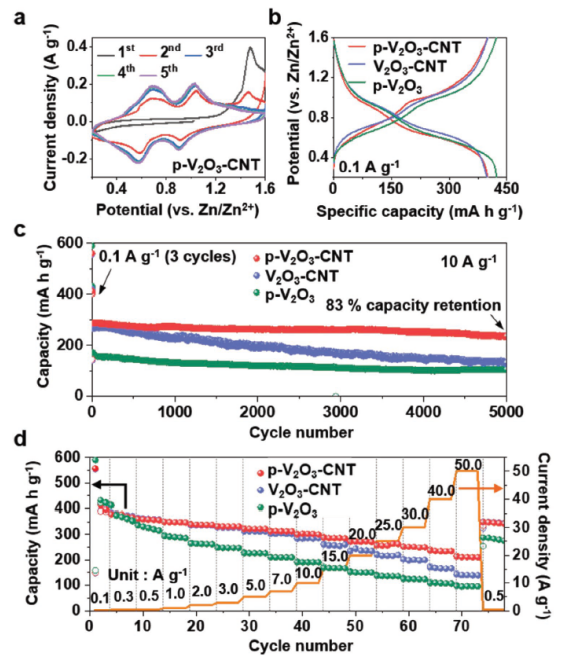

圖7 p-V
2O
3-CNT、V
2O
3-CNT和p-V
2O
3微球的電化學性能:a) p-V
2O
3-CNT微球的CV曲線，b)第三循環充放電曲線，c) 10 A g
-1循環性能，d)不同電流密度下的速率性能。
.png)
圖8 a) p-V
2O
3-CNT, b) V
2O
3-CNT, c)不同掃描速率下得到的p-V
2O
3微球的CV曲線，d)峰1和峰2的擬合對數(峰值電流)與對數(掃描速率)關系，e)顯示表面電容性元素(綠色)和經驗獲得的電流的循環伏安圖，f)不同掃描速率下的電容貢獻。

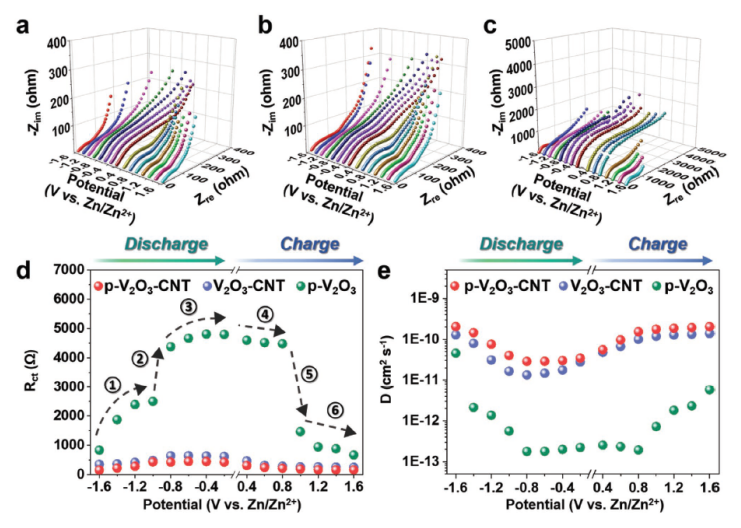

圖 9 原位EIS表征:根據a) p-V
2O
3-CNT, b) V
2O
3-CNT, c) p-V
2O
3微球，在第3個充放電過程中預選電勢獲得的Nyquist圖，d) R
ct和e)鋅離子擴散率作為電勢的函數。
相關科研成果由韓國高麗大學Yun Chan Kang等人于2021年發表在Small Methods（ https://doi.org/10.1002/smtd.202100578）上。原文：Boosting the Electrochemical Performance of V
2O
3 by Anchoring on Carbon Nanotube Microspheres with Macrovoids for Ultrafast and Long-Life Aqueous Zinc-Ion Batteries。
轉自《石墨烯雜志》公眾號
