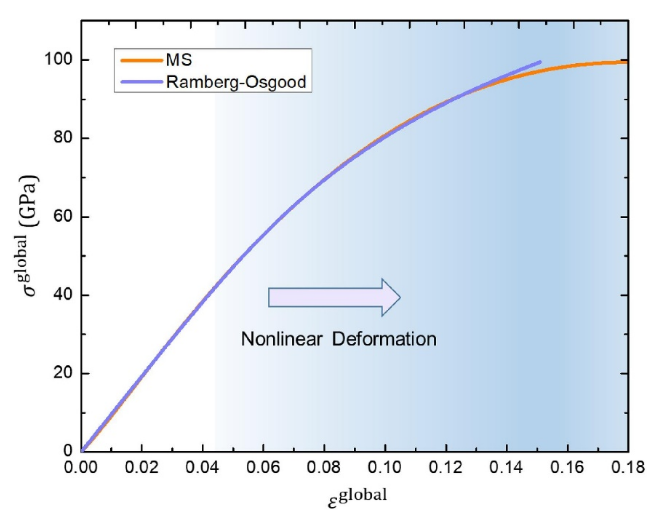

圖3. 沿扶手椅方向的全局應力-應變曲線(σ
global-ε
global)。

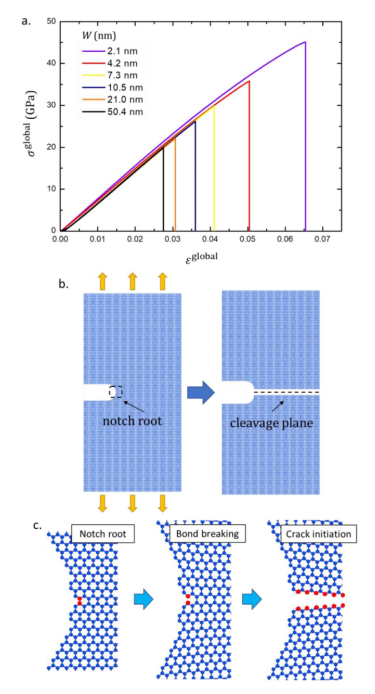

圖4. 不同尺寸石墨烯試樣缺口的斷裂試驗。(a)全局應力-應變（σ
global-ε
global）曲線; (b)不同加載狀態下的原子構型; (c)從缺口根部開始斷裂時的斷鍵現象。
.png)

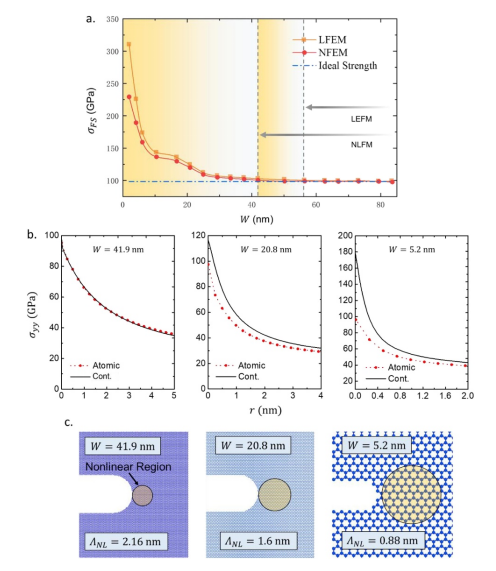

圖6. （a） 基于NFEM假設的不同尺寸石墨烯試樣的斷裂強度（W=4.1∼83.6nm）; (b) 缺口根部附近的連續介質假設和實際原子離散性正應力分布σ
yy的比較; (c)寬度為W=5.2,20.8和41.9nm的試樣缺口根部周?chē)脑臃植肌?br />
相關研究成果由哈爾濱工業大學航天科學與力學系Pengfei Jia等人于2021年發表在International Journal of Solids and Structures (https://doi.org/10.1016/j.ijsolstr.2021.111260)上。原文：A unified atomic energy release rate criterion for nonlinear brittle fracture in graphene nanoribbons。
轉自《石墨烯研究》公眾號
