在復雜的工作場景中，高性能電磁干擾（EMI）屏蔽材料對于消除第五代通信中的電磁污染極具吸引力。這里，通過真空輔助過濾工藝，制備了一種夾層結構的雜化膜(12 μm)，由多壁碳納米管和銀納米線組成。在超寬帶(4-40 GHz)范圍內，電磁干擾屏蔽效能（EMI SE）高于45 dB，在10 GHz時甚至高達72 dB。如此出色的EMI SE可歸因于銀納米線/多壁碳納米管交替結構的設計，其中具有高導電性的銀納米線會產生歐姆損耗，而具有豐富缺陷的多壁碳納米管會誘導極化損耗。這種獨特的結構改善了多壁碳納米管頂層的阻抗匹配，并增強了多壁碳納米管層和銀納米線層之間的多重反射吸收。此外，DFT計算驗證了Ag/C微界面的存在導致電荷分布不均勻，從而導致偶極極化。在實際應用中，該薄膜在復雜的環境(熱、冷和彎曲)下仍然保持優異的電磁干擾屏蔽性能和散熱性能。這項工作為超寬帶電磁干擾屏蔽材料的廣泛應用鋪平了道路。

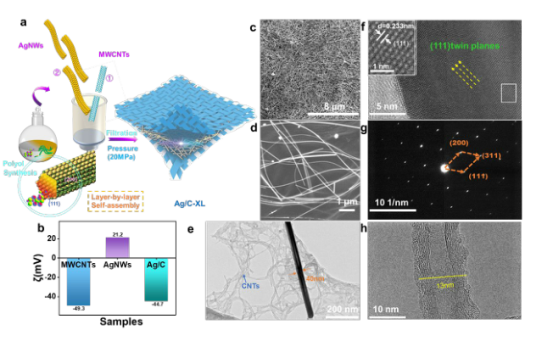

Figure 1. (a)Ag/C薄膜的制備示意圖。(b) CNTs溶液, Ag NWs,和Ag/C懸浮液的ζ電位。(c-d) Ag NWs的SEM圖像。(f) Ag NWs和 (h) MWCNTs的TEM圖像和HR-TEM圖像。(g) Ag NWs的SAED圖。

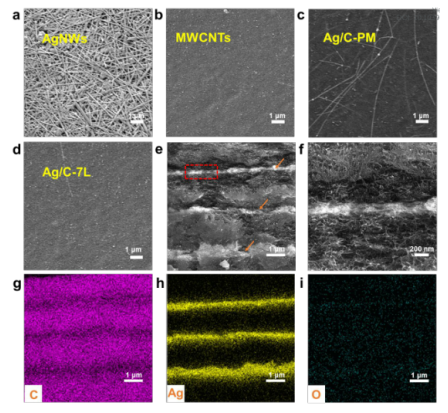

Figure 2. (a) Ag NWs薄膜，(b) MWCNTs薄膜，(c) Ag/C-PM薄膜，和 Ag/C-7L薄膜的SEM圖像。(e) Ag/C-7L薄膜的平面截面SEM圖像。(f)高分辨率的SEM圖像和(g-i)對應的元素分布圖。

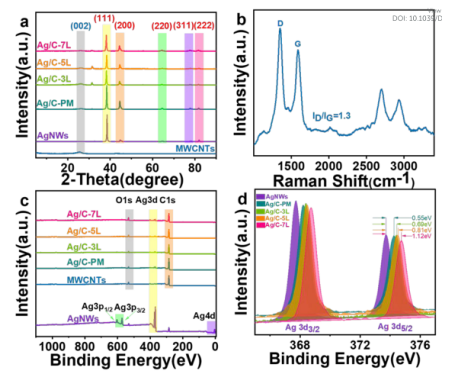

Figure 3．(a)所有樣品的XRD光譜和多壁碳納米管的拉曼光譜。(c)薄膜的XPS光譜。(d) 高分辨率的Ag 3d XPS光譜。
.png)
Figure 4.（a）X波段內復合材料的SE
T比較。（b）復合材料的SET, SEA, 和 SER。所有薄膜材料的吸收系數(A)和透射系數(T)。Ag/C-7L薄膜在不同波段內的EMI SE評估。
該研究工作由中科院煤化學研究所 Dong Jiang和Cheng-Meng Chen課題組于2021年發表在Journal of Materias Chemistry A期刊上。原文：Electromagnetic Interference Shielding Material for Super-broadband: Ultrathin, Sandwich Structure Multi-Walled Carbon Nanotube/Silver Nanowire Film。
