質子交換膜燃料電池(PEMFCs)對微量CO雜質極度敏感，因此對H2純度有嚴格的要求，并排除了直接使用廉價粗氫作為燃料的可能性。在此，報道了一項概念驗證研究，設計合成了由銥顆粒和銥單原子位點組成的新型催化劑，解決了CO中毒問題。研究發(fā)現(xiàn)，Ir單原子位點不僅是很好的CO氧化位點，而且可以有效清除吸附在Ir納米粒子附近的CO分子，從而使Ir納米粒子保留部分活性進行H2氧化。在PEMFCs中，Ir納米粒子和Ir單原子位點之間的相互作用，賦予了催化劑優(yōu)異的H2氧化活性(1.19 Wcm-2)，和優(yōu)異的CO電氧化活性(85 mWcm -2)；該催化劑在H2/CO混合氣體中還表現(xiàn)出良好的CO耐受性，比目前最好的PtRu/C催化劑好兩倍。

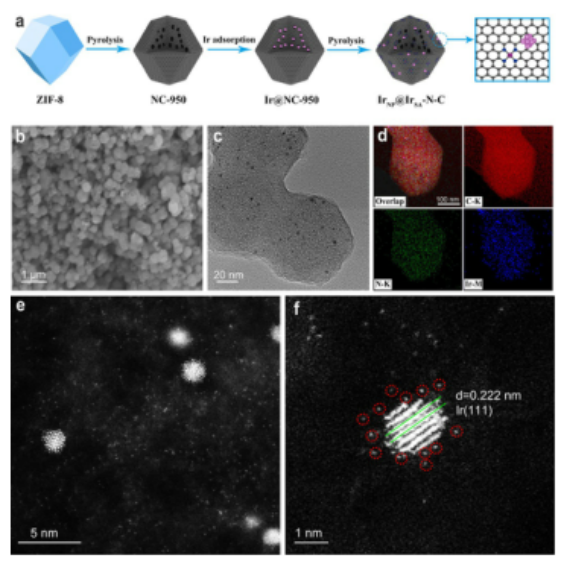

Figure 1. a)構建催化劑的兩步碳化步驟。b)SEM圖。c)TEM圖。d)元素分布圖。 e，f)高分辨率HAADF-STEM圖像，確認了納米顆粒和單原子的共存。

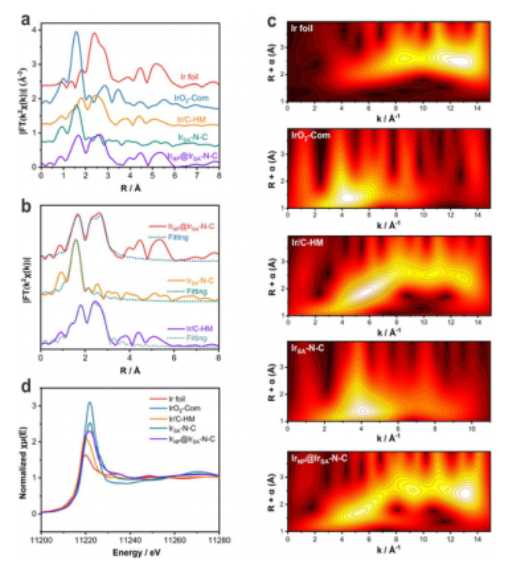

Figure 2. Ir
NP@Ir
SA-N-C和標準樣品的同步輻射分析。

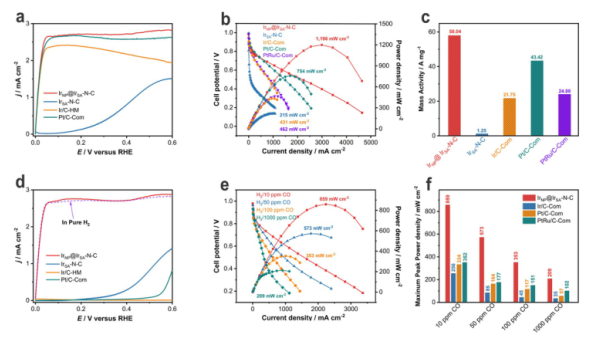

Figure 3. a) 所制備的催化劑和商用Pt/C催化劑的HOR極化曲線。b) H2-O2 PEMFC 電池性能。c) 不同催化劑在H2-O2 PEMFC中的金屬質量活性。d)在 H2/1000 ppm CO飽和的電解液中的極化曲線。e) PEMFC 電池性能。f) 不同陽極催化劑的PEMFC峰值功率密度。

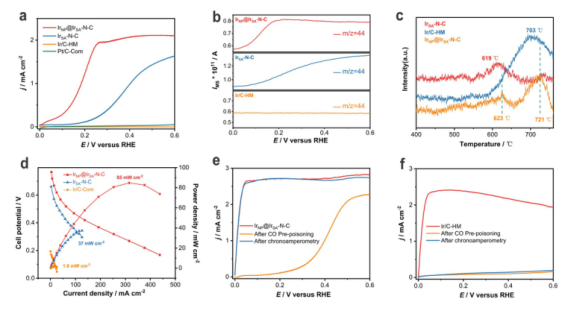

Figure 4. a)不同樣品的COOR極化曲線。b) DEMS信號。c) CO-TPD。d）CO-O2 PEMFC 電池性能。e，f)IrNP@IrSA-N-C和Ir/C-HM的HOR極化曲線對比，包括初始極化曲線、CO預中毒后收集的極化曲線和計時電流后收集的極化曲線。

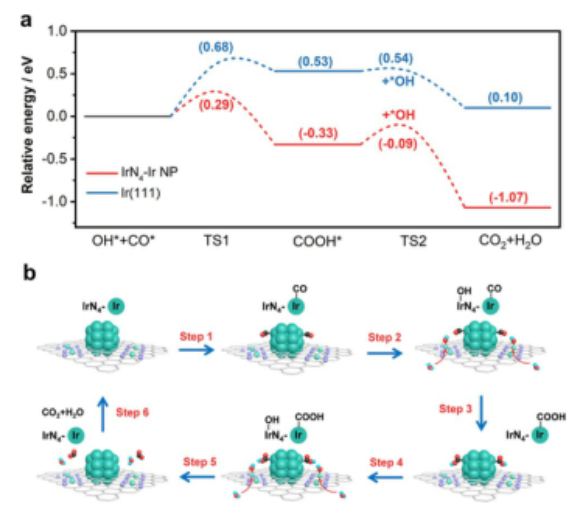

Figure 5. a)在IrN4-Ir和Ir (111)上去除CO的自由能曲線。b) IrN4-Ir和Ir顆粒之間協(xié)同效應機制的示意圖。
該研究工作由長春應化所邢巍和葛君杰課題組于2021年發(fā)表在Angew. Chem. Int. Ed.期刊上。原文：CO-Tolerant PEMFC Anodes Enabled by Synergistic Catalysis between Iridium Single-Atom Sites and Nanoparticles。
轉自《石墨烯研究》公眾號
.jpg)
