文章研究了10.6μm的石墨烯在ZnSe襯底上的非線性吸收和光學(xué)隔離特性。實(shí)驗(yàn)研究了石墨烯飽和吸收參數(shù)與損傷閾值和層數(shù)之間的關(guān)系。結(jié)果表明，與多層石墨烯相比，在ZnSe襯底上的單層石墨烯具有更高的損傷閾值和更低的不飽和損耗系數(shù)，其更適合用于高功率的MOPA-CO
2激光系統(tǒng)。仿真結(jié)果表明，通過(guò)單層石墨烯50次可以抑制90%的小信號(hào)噪聲光，噪聲與主脈沖的比值從1%降低到0.15%。

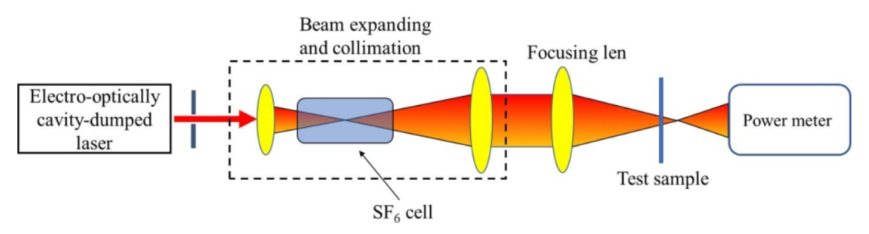

圖1a. 實(shí)驗(yàn)平臺(tái)示意圖。
圖1b. 實(shí)驗(yàn)平臺(tái)圖片。

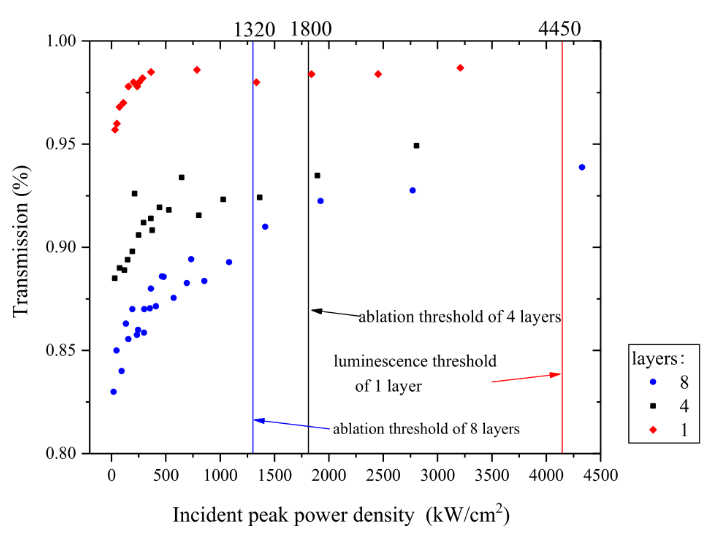

圖2. 石墨烯薄膜的透射測(cè)量。

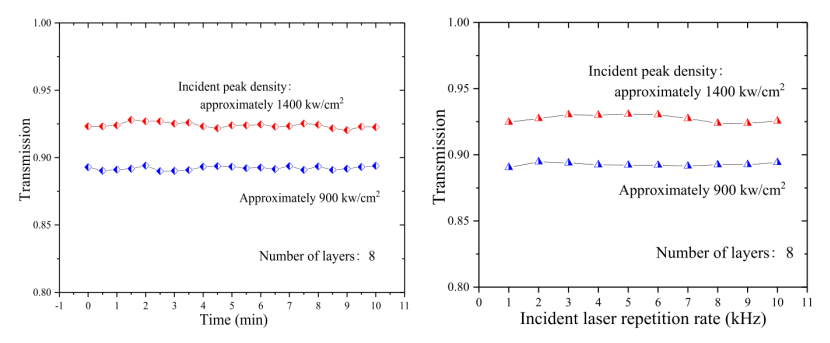

圖3. 石墨烯透射率的穩(wěn)定性測(cè)量。
圖4. 石墨烯表面消融。

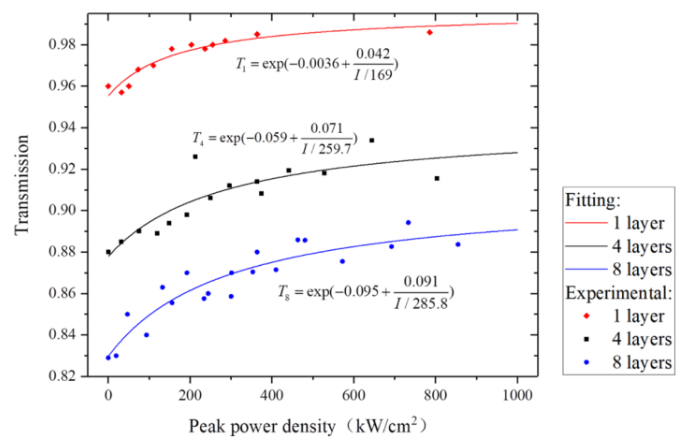

圖5. 石墨烯透射率實(shí)驗(yàn)結(jié)果與擬合。

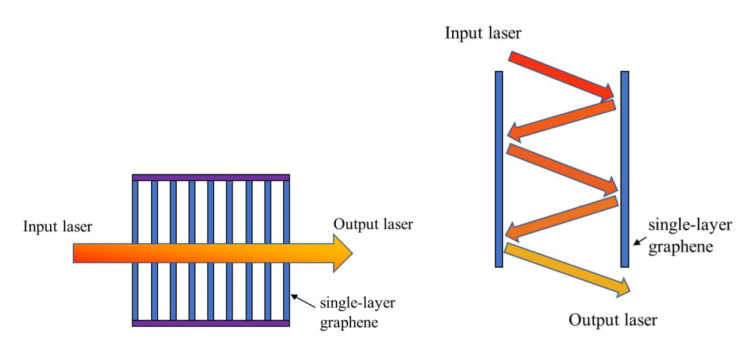

圖6. 透射和反射石墨烯隔離器。

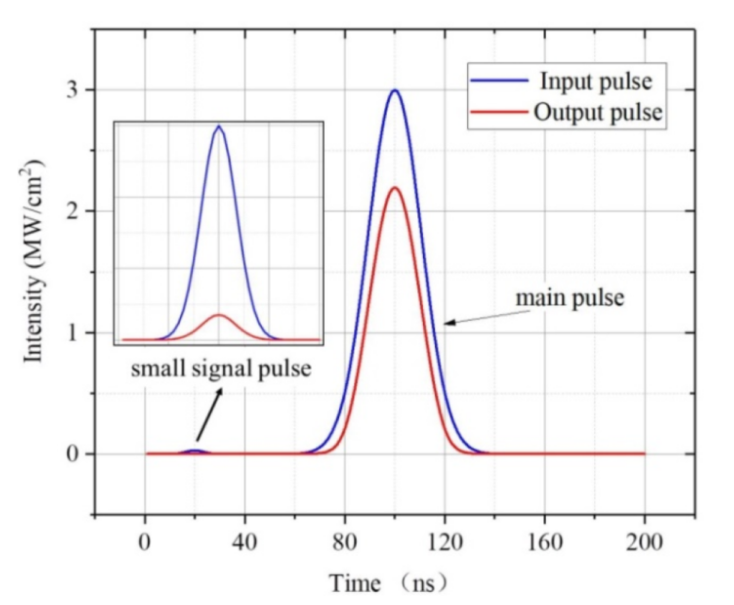

圖7. 通過(guò)單片石墨烯薄膜50次時(shí)脈沖波形的演化。

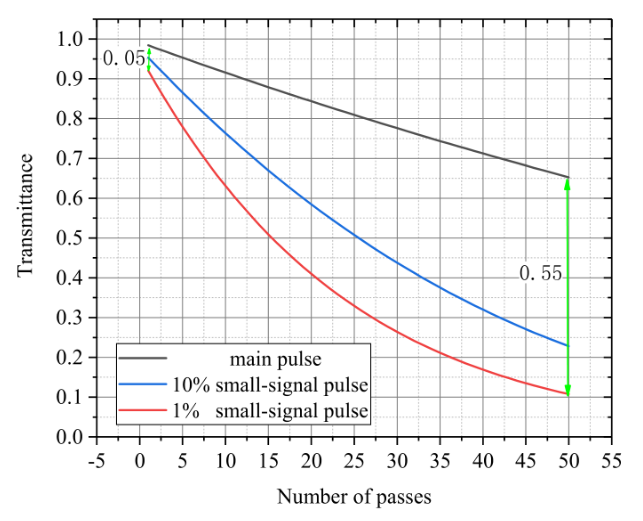

圖8. 透射率與通過(guò)單片石墨烯的次數(shù)。
相關(guān)研究成果由中國(guó)科學(xué)院長(zhǎng)春光學(xué)精密機(jī)械與物理研究所、激光與物質(zhì)相互作用國(guó)家重點(diǎn)實(shí)驗(yàn)室Ranran Zhang等人于2022年發(fā)表在Infrared Physics and Technology (https://doi.org/10.1016/j.infrared.2022.104080)上。原文：10.6 μm saturable absorption and optical isolation of graphene。
轉(zhuǎn)自《石墨烯研究》公眾號(hào)
