超薄石墨烯基膜已顯示出高性能納米機電（NEMS）器件的巨大前景。此類膜建模的關鍵挑戰在于，它們通常在不滿足“純彎曲”或“純拉伸”假設或近似值的偏轉狀態下運行。本研究基于Föppl–von Kármán（FvK）方程提出了石墨烯-聚合物異質結構（GPH）NEMS膜模型，該模型同時考慮了彎曲力和拉伸力。通過原子力顯微鏡形貌圖獲得的實驗GPH膜形狀與基于FvK的有限元方法模擬預測的膨脹形狀進行了比較，它們彼此之間顯示出極好的一致性。當在電容式壓力傳感器配置中GPH膜在壓力下偏轉時，通過準確預測偏轉GPH膜裝置在變化壓力下的電容變化，進一步證明了該模型的有效性。該模型在基于石墨烯的NEMS器件的設計和開發中是一個強大的新工具，能夠預測石墨烯NEMS器件性能或幫助設計器件幾何結構以匹配所需性能。

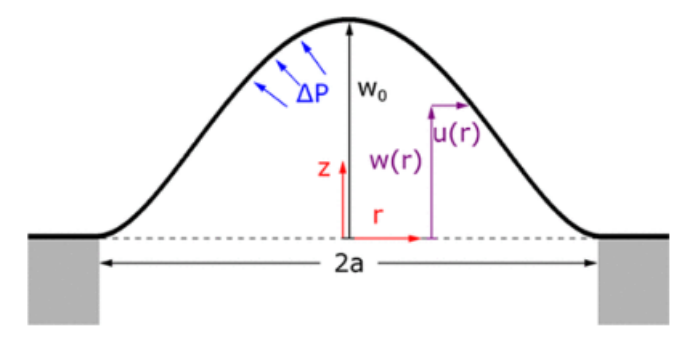

圖1.充氣軸對稱膜的橫截面示意圖和膜上的壓差。

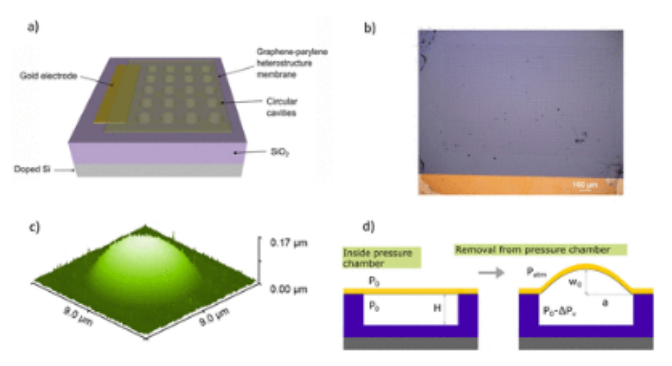

圖2. 傳感器設計和微泡膨脹測試。（a） GPH膜電容式壓力傳感器的3D示意圖。（b） 用于測量電容壓力響應的GPH膜電容壓力傳感器的光學顯微照片，包括金電極、GPH膜和空腔。（c） 膨脹泡罩的3D地形原子力顯微鏡（AFM）圖像，半徑a=3.5μm，厚度t=45 nm，壓力ΔP=0.94 kPa。（d）2D示意橫截面圖，描繪了具有單個空腔和致動膜的微泡膨脹測試程序，標記了重要參數。

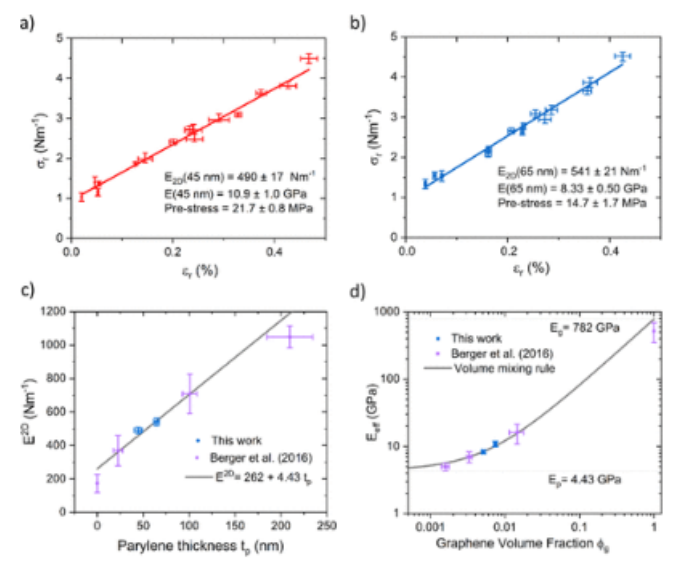

圖3. 微泡膨脹測試結果。（a，b）厚度為45和65 nm的GPH膜的徑向應力-應變圖，以及通過擬合從圖中提取的量（E、E
2D和預應力）。（c）測量E
2D與聚對二甲苯厚度，。對于本工作中的數據，y誤差條來自（a，b）的線性回歸中的不確定性。x誤差條是七個厚度測量值的標準偏差。（d）GPH膜的有效體積模量是石墨烯體積分?jǐn)?shù)的函數，符合體積混合規則。兩條水平虛線表示提取的石墨烯和聚對二甲苯的體積模量。通過組合（a，b）的線性回歸中的誤差和膜厚度的不確定度來量化誤差條。Berger等人（2016）的數據誤差條通過結合所述E2D和膜厚度不確定度中的所述不確定度進行量化。

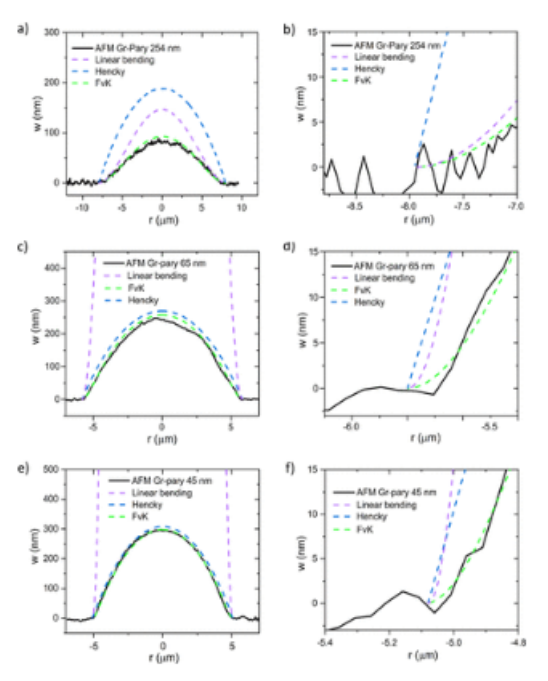

圖4. 與線性彎曲、Hencky解和FvK模型相比，GPH膜相對于徑向位置的偏轉。（a） 254 nm的膜厚加壓至ΔP=21 kPa。（b） 夾緊膜邊緣周圍的放大。（c） 65 nm的厚度加壓至ΔP=68 kPa。（d） 夾緊膜邊緣周圍的放大。（e） 加壓至ΔP=116 kPa的45 nm厚度。（f） 夾緊膜邊緣周圍的放大。

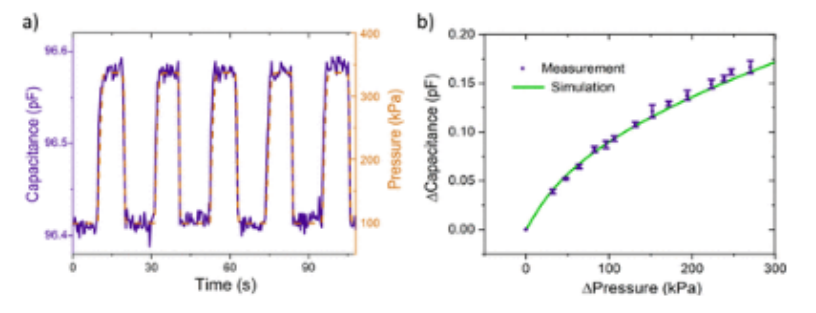

圖5. 電容–GPH電容式壓力傳感器的壓力響應。（a） 在340 kPa至大氣壓的五個壓力循環中，設備電容和外部壓力隨時間繪制。（b） 作為壓力變化函數的平均電容變化圖，將FvK FEM模擬與測量進行比較。誤差條是九個讀數的標準偏差。
相關研究成果由曼徹斯特大學Aravind Vijayaraghavan 等人2023年發表在ACS Applied Materials & Interfaces (https://doi.org/10.1021/acsami.2c21096)上。原文：Modeling Graphene–Polymer Heterostructure MEMS Membranes with the Föppl–von Kármán Equations。
