久久久亚洲欧洲日产国码606_69av视频在线观看_久久重口味_激情毛片无码专区_日本精品久久久久中文_人人爽人人爽人人

     本研究通過Ca²⁺修飾TiO₂表面，并結(jié)合石墨烯，設(shè)計(jì)開發(fā)了一種三元導(dǎo)電材料。從TEM表征中可以觀察到，Ca²⁺修飾的TiO₂納米粒子分散在石墨烯層上，界面接觸緊密。Ca²⁺/TiO₂/G的電阻率比未修飾的化合物降低了約70%。電導(dǎo)率的增強(qiáng)可歸因于Ca²⁺/TiO₂與G之間更強(qiáng)的結(jié)合強(qiáng)度，以及形成額外的電荷轉(zhuǎn)移途徑。因此，可以加速界面電荷轉(zhuǎn)移和電導(dǎo)率。此外，第一性原理計(jì)算證實(shí)，電荷轉(zhuǎn)移確實(shí)通過Ca²⁺修飾增加。這一結(jié)果證明了界面電荷轉(zhuǎn)移的改善對(duì)提高導(dǎo)電性能的重要性，并為未來導(dǎo)電材料的設(shè)計(jì)提供了新的思路。


流程圖1. Ca²⁺/T/G復(fù)合材料的合成過程示意圖。


圖1. (a)不同Ca²⁺含量下TiO₂和Ca²⁺/T的紅外光譜。(b) TiO₂和Ca²⁺/T的O 1s XPS光譜。(c) TiO₂和Ca²⁺/T的拉曼光譜。(d)不同Ca²⁺含量下TiO₂和Ca²⁺/T的XRD譜圖。(e) TiO₂和Ca²⁺/T的結(jié)構(gòu)模型。

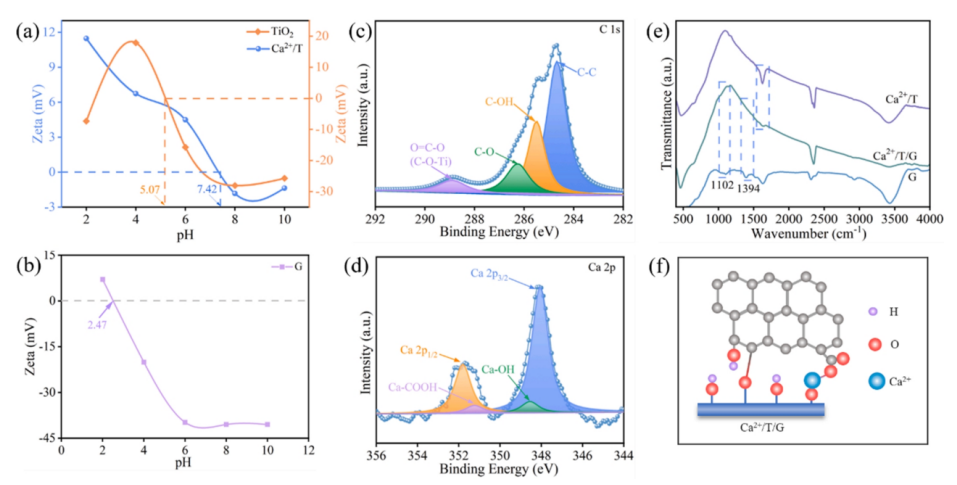

圖2. (a) TiO₂、Ca²⁺/T和(b) G的Zeta電位。Ca²⁺/T/G的(c) C 1s和(d) C 2p的高分辨率XPS光譜。(e) G、Ca²⁺/T和Ca²⁺/T/G的紅外光譜。(f) Ca²⁺/T/G的結(jié)構(gòu)模型。


圖3. (a-g) Ca²⁺/T/G的透射電鏡圖像。 Ca²⁺/T的(h) TEM圖和(h)粒度圖。 Ca²⁺/T/G的(i)EDS元素映射圖。


圖4. (a) Ca²⁺含量對(duì)Ca²⁺/T/G電導(dǎo)率的影響。(b)不同Ca²⁺濃度下Ca²⁺/T/G的Nyquist圖。(c)不同Ca²⁺濃度時(shí)Ca²⁺/T/G的放大頻率Nyquist圖。(d) T/G和Ca²⁺/T/G的Mott-Schottky圖。


圖5. (a) T/G和(b) Ca²⁺/T/G的能帶結(jié)構(gòu)。(c) T/G和(d) Ca²⁺/T/G的總態(tài)密度和偏態(tài)密度。


流程圖2. Ca²⁺/T/G復(fù)合材料電導(dǎo)率提高的可能機(jī)理示意圖。

     相關(guān)研究成果由渤海大學(xué)、遼寧省二氧化鈦粉體表面功能化重點(diǎn)實(shí)驗(yàn)室Zengying Ma等人于2023年發(fā)表在Surfaces and Interfaces (https://doi.org/10.1016/j.surfin.2023.102779 )上。原文：Improved charge transfer by Ca²⁺ modified TiO₂/graphene conductive material for enhancing conductivity。

轉(zhuǎn)自《石墨烯研究》公眾號(hào)
