本研究提出了一種在石墨烯中實現n型摻雜的新方法，并通過使用光堿基發生器（PBG）的光誘導電子摻雜方法創建石墨烯p–n結。PBG的獨特性質使我們能夠通過光激活在空間和時間上控制摻雜過程。石墨烯膜上特定區域的選擇性照射能夠?qū)⑵鋼诫s從p-型切換到n-型，電動勢以及塞貝克和霍爾系數的變化證實了這一點。我們使用霍爾效應測量證明了超過1000 cm
2 V
-1s
-1的穩定（超過2個月）高電子遷移率。石墨烯中摻雜的精確控制和p–n結的形成為各種電子、光電和熱電應用提供了令人興奮的可能性。此外，我們制造了高電動勢約為ca.80μV/K的透明石墨烯熱電偶。這驗證了本研究的方法在溫度傳感應用中的可靠性和有效性。這項工作通過受控?fù)诫s和圖案化技術為高性能石墨烯基電子器件鋪平了道路。這些發現為石墨烯在各個領域的實際應用提供了寶貴的見解。
圖1. （a） 石墨烯在銅襯底上的橫截面TEM圖像。（b） 石墨烯在PET基板上的照片，尺寸為A4。（c） 使用PBG和UV照射將石墨烯從p型摻雜轉換為n型摻雜的實驗過程的示意圖。通過層壓將PBG涂覆在石墨烯基板上，并且從基板側施加UV照射。（d） 顯示石墨烯的光誘導電子摻雜的方案（表示為G）。在紫外線照射過程中，PBG發生脫羧反應，釋放出堿TBD。此外，TBD將電子轉移到石墨烯晶格。

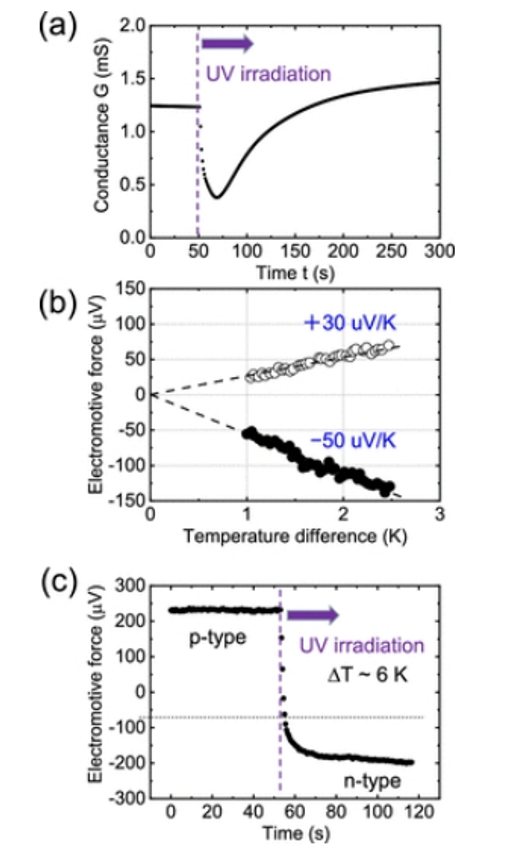

圖2. （a） 石墨烯PBG膜電導隨紫外線照射時間的變化。圖顯示了紫外線照射的起點。（b） 初始石墨烯膜（開放圓）和PBG-UV處理后（閉合圓）的塞貝克系數測量結果的比較。（c） 在6 K的溫差下原位測量石墨烯PBG膜中的電動勢。圖顯示了紫外線照射的起始點。

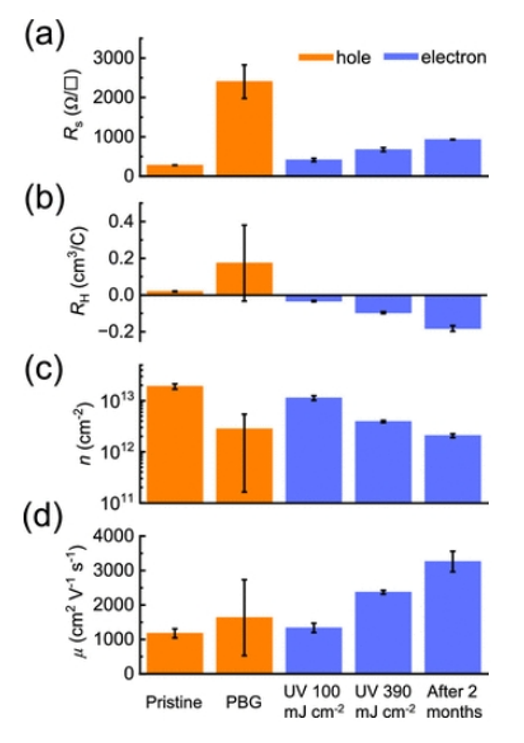

圖3. （a） 片電阻（RS）、（b）霍爾系數（RH）、（c）載流子密度和原始石墨烯、PBG涂覆的石墨烯、100 mJ cm
–2的紫外線照射的PBG涂覆石墨烯、390 mJ cm
-2的紫外線輻照的PBG涂層石墨烯以及兩個月后的同一樣品的霍爾遷移率（μ）值。
圖4. 石英襯底（灰色線）、原始石墨烯（黑色線）和紫外線照射的PBG涂層石墨烯（粉紅色線）的拉曼光譜。對于UV照射的PBG涂覆的石墨烯，使用甲醇去除PBG層以促進激光聚焦在石墨烯表面上。
圖5. （a） 制作熱電偶陣列的實驗過程示意圖。PET上的石墨烯被成形為∧形，在頂部形成一個結。石墨烯∧-結構的一半涂有PBG，然后使用掩模從PET側進行紫外線照射。小型加熱器用于選擇性地加熱一個結（A、B或C）或所有結。（b–e）分別顯示熱側和冷側之間的溫差以及A、b、C和所有接頭上加熱器的相應測量電壓。
相關研究成果由日本納米材料研究所Kazuhiro Kirihara和筑波大學Qingshuo Wei等人2023年發表在ACS Applied Materials & Interfaces (鏈接：https://doi.org/10.1021/acsami.3c12419)上。原文：Transparent Patternable Large-Area Graphene p–n Junctions by Photoinduced Electron Doping Transistor
