能源減少和環(huán)境惡化是巨大的全球性問題，而生物質(zhì)廢物是能源和材料生產(chǎn)的未充分利用的材料來源。為了應(yīng)對(duì)這些挑戰(zhàn)，本文通過簡單且可擴(kuò)展的策略合成了靈芝衍生多孔碳納米管（ST-DDLGC）的自模板煎渣。由于前體的交錯(cuò)管狀結(jié)構(gòu)和管壁上的超層次多孔結(jié)構(gòu)，ST-DDLGCs表現(xiàn)出大表面積（1731.51 m
2 g
-1 ）和高孔體積（0.76 cm
3 g
-1 ）。在 ST-DDLGC/PMS 系統(tǒng)中，卡培他濱 (CAP) 的降解效率在 120 分鐘內(nèi)達(dá)到約 97.3%。此外，ST-DDLGCs在3-9的寬pH范圍內(nèi)表現(xiàn)出高催化活性，并對(duì)廢水和天然水體中這些典型且普遍存在的陰離子（即H
2PO
4-、NO
3-、Cl
-和HCO
3-）具有很強(qiáng)的抗干擾性。 ），其中識(shí)別出
1O
2 主導(dǎo)的氧化并推斷出非自由基機(jī)制。此外，基于ST-DDLGC的硬幣型對(duì)稱超級(jí)電容器表現(xiàn)出出色的電化學(xué)性能，在0.5 A g
-1 時(shí)比電容高達(dá)328.1 F g
-1 ，在該電流密度下循環(huán)10,000次后循環(huán)穩(wěn)定性高達(dá)98.6 % 2 A g
-1。 ST-DDLGCs 的優(yōu)越性能可歸因于獨(dú)特的多孔管狀結(jié)構(gòu)，該結(jié)構(gòu)促進(jìn)傳質(zhì)并呈現(xiàn)出眾多的活性位點(diǎn)。結(jié)果表明 ST-DDLGC 是構(gòu)建廉價(jià)且先進(jìn)的環(huán)保功能材料和儲(chǔ)能設(shè)備的潛在候選者。
Fig 1. 靈芝多孔碳納米管自模板多孔碳納米管（ST-DDLGCs）的制備及應(yīng)用示意圖。
Fig 2. ST-DDLGC
0 (a)、ST-DDLGC
2 (b) 和 ST-DDLGC
3 (c) 的 SEM 圖像，以及 ST-DDLGC
2 (d, e, g, h) 和 ST-DDLGC
3 (f, i) 的 TEM 圖像不同的放大倍數(shù)。

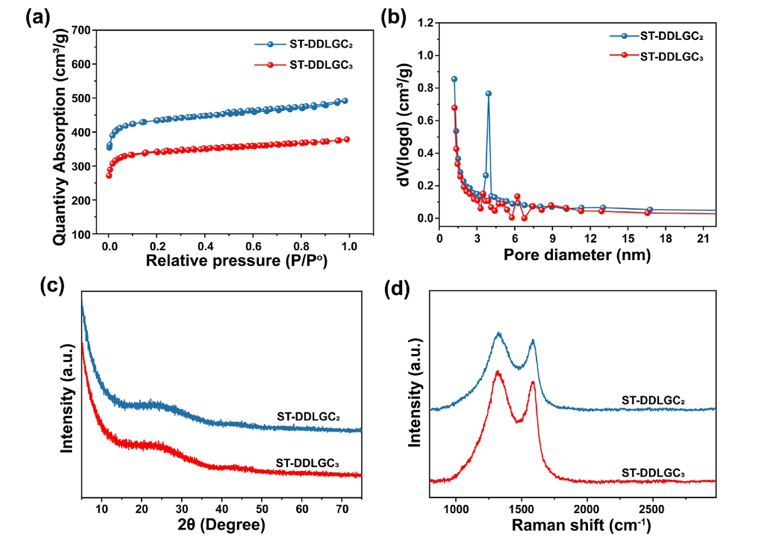

Fig 3. ST-DDLGC
2和ST-DDLGC
3樣品的(a)氮?dú)馕?解吸等溫線，(b)孔徑分布曲線，(c)X射線衍射(XRD)圖和(d)拉曼光譜。
Fig 4. 使用 6 M KOH 的雙電極系統(tǒng)中的電化學(xué)性能。 (a) ST-DDLGC
2 和 ST-DDLGC
3 的 EIS 曲線。 (b) ST-DDLGC
3 的 GCD 曲線。(c) ST-DDLGC
3 的 CV 詛咒。 （d）ST-DDLGC
2和ST-DDLGC
3的比電容（插圖顯示由紐扣型超級(jí)電容器供電的發(fā)光二極管）。 (e) ST-DDLGC
2 和 ST-DDLGC
3 的拉貢圖。 (f) ST-DDLGC
3 的循環(huán)穩(wěn)定性和庫倫效率。

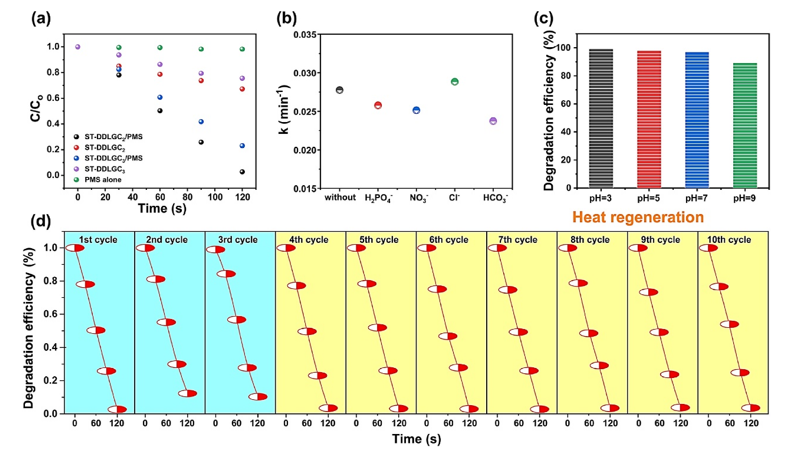

Fig 5. (a) 不同系統(tǒng)中 CAP 的去除，(b) 多種共存陰離子存在下 CAP 降解的動(dòng)力學(xué)，(c) 初始 pH 對(duì) CAP 降解的影響，以及 (d) ST-DDLGC
2 在 CAP PMS 激活中的循環(huán)測試降解。 [[Catalyst] = 0.5 g L
-1 、[PMS] = 1.0 mM、[CAP] = 50 mM、[H
2PO
4- ] = [NO
3- ] = [Cl
- ] = [HCO
3- ] = 10 mM、中性 pH、室內(nèi)溫度。

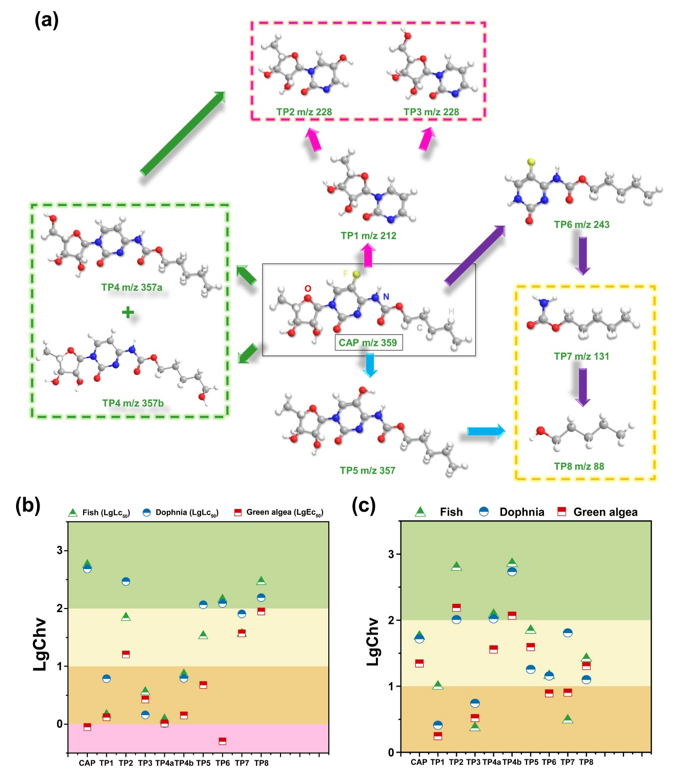

Fig 6. (a) ST-DDLGC
2/PMS 系統(tǒng)中 CAP 的擬議降解途徑，以及根據(jù)生態(tài)結(jié)構(gòu)-活性關(guān)系 (ECOSAR) 的 CAP 及其中間體的 (b) 急性毒性和 (c) 慢性毒性。
Fig 7. (a) I-t 曲線，(b) 不同清除劑存在下的 CAP 降解過程，(c) DMPO-SO
4·-/
·OH、DMPO-O
2·- 和 TEMPO-
1O
2 的 EPR 譜圖，(d) ST-DDLGCs 激活 PMS 導(dǎo)致 CAP 降解的機(jī)制。
相關(guān)研究工作由中山大學(xué)Kai Yan和東莞理工學(xué)院Anqi Wang課題組于2023年聯(lián)合在線發(fā)表在《Green Energy & Environment》期刊上，Self-templating synthesis of biomass-based porous carbon nanotubes for energy storage and catalytic degradation applications，原文鏈接：
https://doi.org/10.1016/j.gee.2023.10.005
轉(zhuǎn)自《石墨烯研究》公眾號(hào)
掃碼了解上周最受歡迎的文章
.png)
